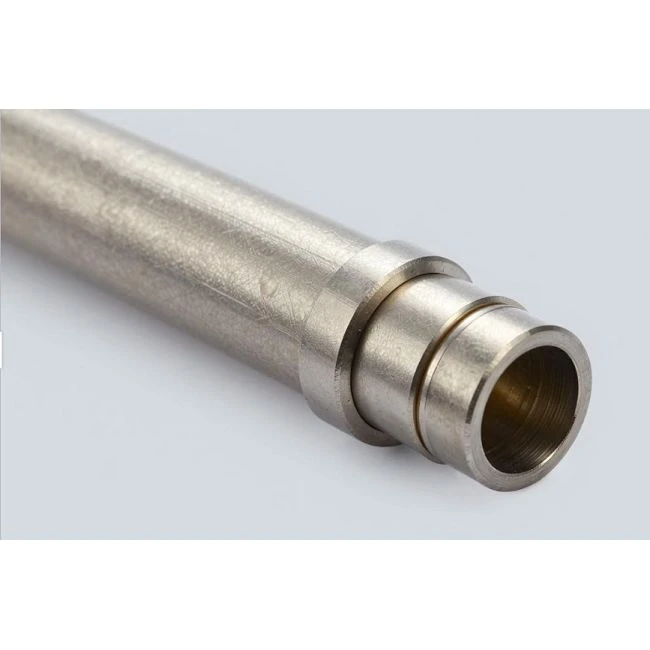

Gaz-Termojuftni qattiq himoya qiluvchi quvurlar

Mahsulotning umumiy ko'rinishi va texnik ta'rifi
Gaz-Termojuftni himoya qiluvchi trubkalar qattiq termal va korroziy muhitda ishlaydigan sanoat harorat sensorlari uchun asosiy fizik va kimyoviy himoyani ta'minlaydi. Geliy gazi migratsiyasiga o‘tkazmaydigan zich, nol g‘ovakli mikro tuzilmalarga ega bo‘lgan bu quvurlar reaktiv o‘choq atmosferasi, erigan metallar va yonish mahsulotlarining termojuft elementini buzishini yoki sensorning muddatidan oldin ishlamay qolishiga yo‘l qo‘ymaydi.

Texnik xususiyatlar va materiallarni tanlash

Material darajasi	Maks. Ishlash harorati	Asosiy xususiyatlar va cheklovlar	Birlamchi ilovalar
Recrystallized Alumina (Al2O3 >= 99.5%)	1700 darajadan 1800 darajagacha	Istisno kimyoviy inertlik, yuqori dielektrik quvvat; o'rtacha termal zarba qarshiligi.	Vakuumli pechlar, oksidlovchi / kamaytiruvchi atmosferalar, yarimo'tkazgich kristallarining o'sishi.
Silikon karbid (SiC / RBSSiC)	1450 darajadan 1650 darajagacha	Yuqori issiqlik o'tkazuvchanligi, yuqori mexanik kuch, mukammal aşınma qarshilik.	Chiqindilarni--energiya yoqish moslamalari, yirik sanoat qozonlari, yuqori eskirish zonalari-.
Inconel 600 / HR qotishmalari	1150 daraja	Tez termal javob, yuqori mexanik ta'sirga chidamliligi, to'liq payvandlanishi.	Past--oʻrta haroratli tuzli vannalar, suyuqlashtirilgan yotoqxonalar, kimyoviy reaktorlar.

O'lcham va o'lchovli toleranslar

Maxsus ishlab chiqarish mavjud yig'ilishlarga mos keladigan ma'lum tomchi uzunliklari, ichki / tashqi diametrlari va o'rnatish konfiguratsiyasini o'z ichiga oladi:
Standart tashqi diametrlar (OD):8 mm dan 50 mm gacha
Maksimal uzluksiz uzunlik:2000 mm gacha (o'ta yuqori haroratlarda materialning cho'kish chegaralarini cheklash uchun ishlab chiqilgan)
Konsentriklik bardoshliligi:<= +/- 0.15 mm to ensure uniform wall thickness and eliminate localized hot spots.
Yakuniy konfiguratsiyalar:Ochiq-bir-uch (yopiq pastki), yopiq{2}}ikkala{3}} yoki aniq keramika bilan-metall gardishlar va oʻrnatish vtulkalari bilan birlashtirilgan.

Ilovaga muvofiqlik bo'yicha qo'llanma

Materiallar chegaralarini muayyan jarayon kimyosiga moslashtirish halokatli nosozlikni oldini oladi:
Karbürizatsiya va nitridlash pechlari:Uglerod va azot diffuziyasiga bardosh berishi uchun{0}}oʻta sof alyuminiy oksidi ichki izolyatsion qarshilikni buzmasdan talab qiling.
Vakuumli issiqlik bilan ishlov berish:Gaz chiqarishni bartaraf etadigan va yuqori vakuumli kameralarni ifloslanishdan himoya qiluvchi-tozalikdagi sopol quvurlarni talab qiladi.
Korroziv gaz tozalash moslamalari:Oltingugurt dioksidi va halogen gaz birikmalariga chidamli qotishma yoki maxsus seramika konfiguratsiyalari.

Ishlab chiqarish jarayoni va sifat nazorati

Shakllantirish:Izostatik presslash (CIP) yuqori zichlikdagi sopol naychalar uchun ishlatiladi, bu esa donning bir tekis taqsimlanishini ta'minlaydi va ichki mikro-bo'shliqlarni yo'q qiladi.
Sinterlash:Yuqori{0}}harorat boshqariladigan{1}}atmosfera pechlari toʻliq zichlashgan kristalli tuzilmalarni hosil qiladi.
Tekshirish va sinov:

Geliy massa spektrometrining mutlaq gazning-oʻtkazuvchanligini tekshirish uchun oqish testi.
Koordinata o'lchash mashinasi (CMM) orqali o'lchamlarni tekshirish.
Qotishma quvurlar uchun bo'yoq penetran tekshiruvi; og'ir{0}}devor strukturasining yaxlitligi uchun ultratovushli nuqsonlarni aniqlash.

Kotirovka so'rovi (RFQ) nazorat ro'yxati

Muhandislik tekshiruvi va kotirovkaning aniqligini tezlashtirish uchun so'rovingizga quyidagi parametrlarni kiriting:
Jarayon harorati:Maksimal ish harorati va termal aylanish chastotasi.
Atmosfera kimyosi:Qaytaruvchi gazlar (H2, CO), vakuum darajalari yoki korroziy kimyoviy moddalar mavjudligi.
Jismoniy o'lchamlar:Tashqi diametri (OD), ichki diametri (ID) va umumiy suvga cho'mish uzunligi.
O'rnatish arxitekturasi:Tishli armatura, keramik yoqalar yoki siqish flaneslari talab qilinadi.
Ovoz talablari:Prototip sinovi partiyasi miqdori va yillik ishlab chiqarish prognozlari.

Tez-tez so'raladigan savollar

Savol: Keramika himoya trubkalari haqiqatan ham gaz o‘tkazmasligini-qanday tasdiqlaysiz?

Javob: Har bir ishlab chiqarish partiyasi vakuum sharoitida geliy massa spektrometrining qochqin sinovidan o'tadi. Ichki sifat protokollaridan o'tish uchun quvurlar 1 x 10^-8 Pa*m^3/s dan past bo'lgan oqish tezligini ko'rsatishi kerak.

Savol: Yuqori{0}}tozalikdagi alumina trubkalari dastlabki ishga tushirish vaqtida yorilib ketishiga nima sabab bo‘ladi?

Javob: Termal zarba asosiy nosozlik mexanizmidir. Alumina yuqori bosim kuchiga ega, ammo tez termal gradyanlar ostida pastroq tortishish kuchiga ega. Pechni asta-sekin qizdiring (tavsiya etilgan rampa tezligidan keyin).<= 150°C/hour below 800°C) mitigates thermal expansion stress.

Savol: Himoya quvurlari maxsus o'rnatish flaneslari bilan ishlab chiqarilishi mumkinmi?

Javob: Ha. Zanglamaydigan po'lat yoki yuqori{1}}nikel qotishmali o'rnatish troyniklari bilan payvandlash, shisha-yopish yoki mexanik siqish muhrlari bilan integratsiya OEM buyurtmalari uchun standart hisoblanadi.

Savol: 99,5% alyuminiy oksidi quvurlari uchun maksimal uzluksiz xizmat ko'rsatish harorati qanday?

Javob: Toza oksidlovchi yoki inert atmosferada uzluksiz ishlash chegaralari 1700 darajaga etadi. 1800 darajadan oshib ketish strukturaning yumshashiga va agar mavjud bo'lsa, silika{3}}asosidagi aralashmalar bilan potentsial kimyoviy reaksiyaga olib keladi.

Savol: Quvur devorining qalinligi termojuftning javob vaqtiga qanday ta'sir qiladi?

Javob: Yupqaroq devorlar termal kechikishni kamaytiradi, sensorning javob tezligini yaxshilaydi. Shu bilan birga, devor qalinligi yuqori suyuqlik tezligi yoki idish ichidagi mexanik yuklanishdan kelib chiqadigan jismoniy stressga nisbatan mexanik chidamlilikni muvozanatlashi kerak.

Savol: Tijorat jo'natmalari bilan qanday hujjatlar taqdim etiladi?

Javob: Kimyoviy tozalik tahlillari, o'lchovli tekshiruv hisobotlari va geliy oqish sinovlari sertifikatlari batafsil tavsiflangan Materiallar sinov hisobotlari (MTR) jo'natilishdan oldin so'rov bo'yicha taqdim etiladi.
